Склад автоматичних вимикачів
Залишити повідомлення

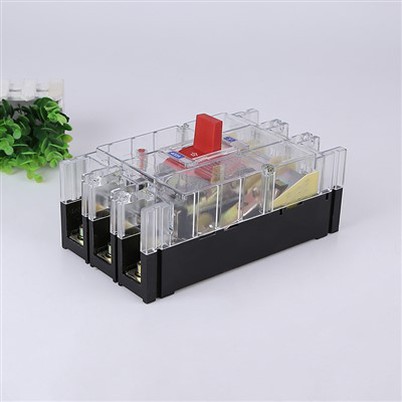

Автоматичний вимикач складається з наступних основних частин:
1. Роз'ємне контактне з'єднання. Він складається з нерухомих контактів і рухомого контакту.
2. Пристрій, що складається з металевого циліндра або ізольованого циліндра, що містить роз’ємне контактне з’єднання, пристрій для гасіння дуги та механізм передачі.
3. Передавальний механізм, що приводить в рух контакти.
4. Пристрій-гасіння дуги.
Коли мініатюрний автоматичний вимикач розриває ланцюг, він механічно відокремлює рухомий контакт від нерухомого. При замиканні протилежний механічний рух замикає рухомий контакт з нерухомим контактом. Під час операції підключення та відключення ланцюга навантаження між нерухомим і рухомим контактами буде утворюватися електрична дуга. Дуга, що утворюється під час процесу розриву, є набагато сильнішою, ніж утворюється під час процесу закриття. Коли струм відключення великий, особливо при розриві короткого замикання, дуга дуже велика, і роз'єднати ланцюг часто дуже важко.
